Slutsteg 350W/88-108MHz

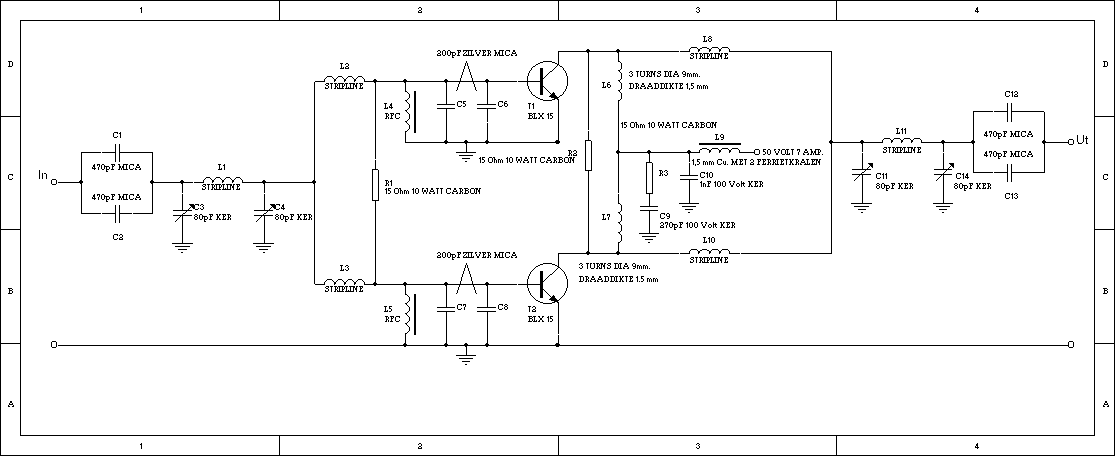

Denna ritningen kommer från en gammal tysk tidskrift som koncentrerar sig på pirat radio ,tidningens namn är Free Radio Magazine.Slutsteget lämnar över 350 watt vid en in effekt på endast 40 watt. Transistorerna förses med ordentliga kylelement och fläktar för att inte överhettas och gå sönder !!. Kretsen måste byggas på ett dubbelsidigt kretskort av "HF epoxy platta" för att bli bra ?!. Undersidan på kretskortet måste vara helt av koppar för att de hela ska fungera som det är tänkt. Strömförsörjningen består av en 50 volts transformator med en 14 amper ut (filtrerad och stabiliserad ). Punkten som är makerad med ett "A" ska anslutas till jordplans sidan på kretskortet. Var noga med att din SWR/POWER-Meter ,kabel och konstlast klarar av den höga effekten som slutsteget lämnar (konstlast = dummyload). För optimal intimning använd SWR-meter och var noga att har en ren och klar in signal till steget !!.

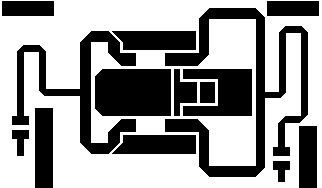

Kretskortet ska se ut så här (L x B 18x10,5 cm)

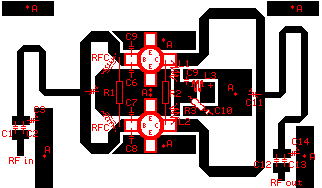

Placering av komponenter mm.

Ritningen kommer inte från mig !
