Slutsteg 2.5W/88-108MHz

Detta enkla slutsteg har en uteffekt på ungefär 2.5W vid 10dB ,200-300mW in.
Spolarna är specificerade för transistorn 2N4427 men man kan använda 2N3866 eller 2N3553 om man gör smärre ändringar på spolen L2 !.
På transistorn Q1 SKA ni montera ett kylelement av passande slag ,Obs detta element får inte kopplas till jord.
Intrimning : Böja med att trimma kondensatorerna C5/C6 och sedan C1/C2 tills du får ett bra resultat.

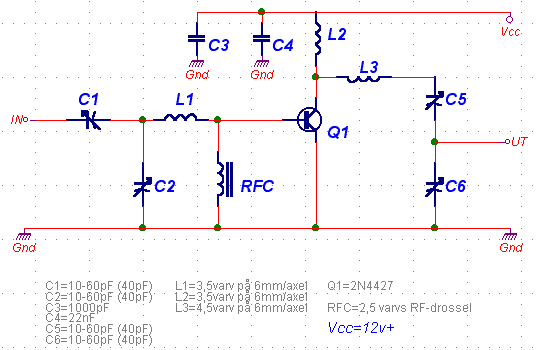

Ritningen kommer inte från mig !
