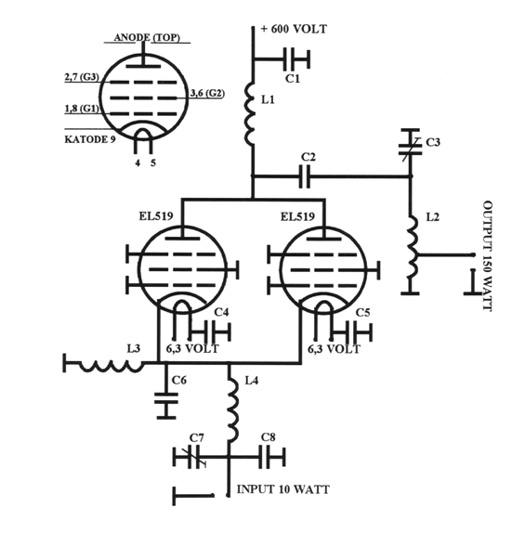

Slutsteg 26-28MHz 150W

Rör:
EL519 eller EL509

Kondesatorer :
C1,C2 1nF 2kV keramik.
C3 50pF Trimkondensator (avstånd mellan plattorna 1 mm)
C4,C5 22nF keramik.
C6 270pF keramik.
C7 100pF Trimkondensator

Spolar :
L1= 77 varv av 0.3 mm koppartråd på en 6 mm keramik kärna
L2= 8.5 varv av 1.2 mm försilvrad/koppartråd ,diametern ska vara 15 mm ,avstånd mellan två varv 2.5 mm, tappningen sker i mitten på spolen.
L3= 5.5 varv av 0.8 mm försilvrad/koppartråd ,diametern ska vara 8 mm , avstånd mellan två varv 0.8 mm.
L4= 5.5 varv av 0.8 mm försilvrad/koppartråd ,diametern ska vara 8 mm , avstånd mellan två varv 0.8 mm.

Kom i håg att bygga någon typ av strömställare som styr till och från slagningen av steget !
Annars ligger det i sändare läge hela tiden och detta sliter onödigt mycket på rören ,samt blir de mycket varmt.
Ritning på en sådan strömställare finns på blandat sidan (RF-Relä).
