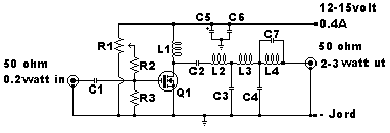

Slutsteg till 10meters amatörbandet

2-3W

R1 100K
R2 470K
R3 100K
C1 1nF
C2 1nF
C3 150pF
C4 150pF
C5 10uF/35V
C6 22nF
C7 47pF
Q1 VN66AF

L1 Spole med 12 varv av 0.6mm koppartråd på en 9mm axel
L2,L4 Spole med 5 varv av 1mm koppartråd på en 9mm axel
L3 Spole med 8 varv av 1mm koppartråd på en 9mm axel
Här är ett ganska enkelt slutsteg för att använda på 10 meters bandet (28-30Mhz)
Små sändare på omkring 200mW kan omvandlas till en relativt starka som avger mellan 2 och 3 watt genom den beskrivna kretsen.
Slutsteget passar till de flesta sändningssätt, eftersom drain strömmen kan varieras med R1.
Vid linjära tillämpningar (AM SSB) bör drain strömmen ställas på 20mA.
Vid användning av FM och CW bör R1 justeras så att det inte flyter någon viloström.
Noggrannhet bör iakttagas så att lindningarna ligger tätt och utan synliga mellanrum.
Det är tillrådligt att använda en kylfläns till FET:en.

Lycka till !
