Slutsteg 22W

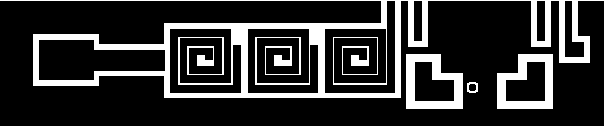

Kretskort

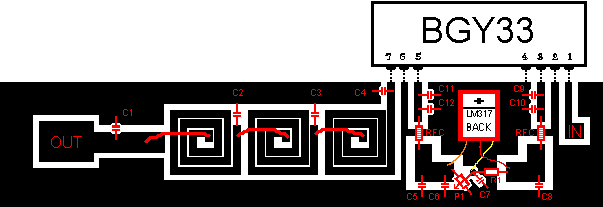

Placerings schema

Styck lista :

C1,C4 27pF
C2,C3 56pF
C5 47uF/25V
C6,C7,C8 100nF
C9,C11 100nF
C10,C12 10nF
R1 270ohm
P1 2k5 Trimpotentiometer
2 x RFC Ferroxcube
 3 x byglings tråd
 LM317
 BGY33
Kylelement (30x12x5 cm)

Placera din LM317 på PCB med framsidan mot kopparen , montera inte LM317 till
jord anslutningen!! den skall bara hänga över kopparen med ett kylelement monterat på som ej ansluts till jord.
Det betyder att du inte kan montera LM317 och BGY33 på samma kylelement.
Montera BGY33 med värmeledande pasta!!.
Slutsteget används till 88-108MHz.

Lycka till !!
