Telefonavlyssnare

Här kommer ytterligare en seriell-telefonavlyssnare som är väldigt enkel att bygga, använda och installera.
Just denna nydesign är en blandning av två gamla ritningar, fm-sändare nummer 7 och telefonavlyssnar nummer 1, och detta blev det färdiga resultatet!
Fördelen med denna avlyssnare är att ni inte behöver kladda med att linda egna spolar vilket jag har uppfattat som ett problem för många nybörjare där ute.
En annan fördel är att den arbetar inom ett större frekvensområde (80-150MHz / FM) än tidigare modeller, detta innebär att den är fullt kompatibel med både scanners och med våran egen radio modifikation *Walking the tuner!* där du förskjuter en vanlig radiomottagares frekvenser några MHz.
Till sist så har även denna avlyssnare en balanserad antennutgång på 52ohm vilket gör att du kan få ett mycket bättre räckviddsresultat, alltså utmärkt för fasta installationer på exempelvis telefonstolpar mm.
Vid installation och användning är det lite saker du bör tänka på!

1. Frekvensen ställer du med C4 använd en plastmejsel eller keramisk trimmejsel.
2. Lägg ej sändaren på 2m amatörradio frekvenser runt 144MHz, för då dröjer det inte länge förän någon pejlar in sändaren och du har problem.
3. Sändaren ansluts seriellt med ena telefonledning.

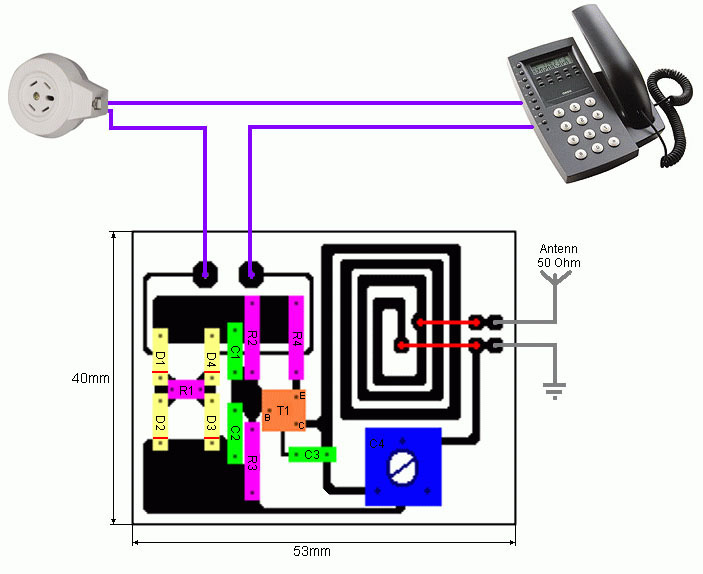

Placeringsschema och komponentlista.
R1 - 470ohm
R2 - 2,2k
R3 - 10k
R4 -  470ohm
D1 till D4 - 1N4148
T1 - BC184L, BC547B
C1 - 1000pF
C2 - 1000pF
C3 - 4,7pF
C4 - 2-15pF (trimkondensator)

PCB layout (53mm*40mm)
