Spårsändare (144-148 MHz)

Denna spårsändaren är ritad och tänkt att använda i fordons pejling ! Signalen som denna sändaren sändare ut är omodulerad så det krävs en cw mottagare med så kallad "Beat frequency oscillator" som alstrar tonen som du sedan hör ! Mottagaren bör också vara försed med Smeter och någon typ av riktantenn för att ytterligare underlätta sökandet !

Vid in trimningen vrid först C1 till du får max utslag på 48 MHz vrid sedan C5 till ett max utslag på 144 MHz *klart*

Ersättare till ECG123A t.ex. BC129,BC130,BC131,BC132,BC134,BC135,BC136,BC147,BC148,BC149,BC150,BC151,BC152,BC155,
BC169,BC170,BC171,BC172,BC173,BC180,BC267,BC268,BC269,BC270,BC280,BC282,BC284,BC289,
BC290,BC407,BC409,BC456,BC507,BC508,BC509 det borde fungera lika bra med någon av dom.

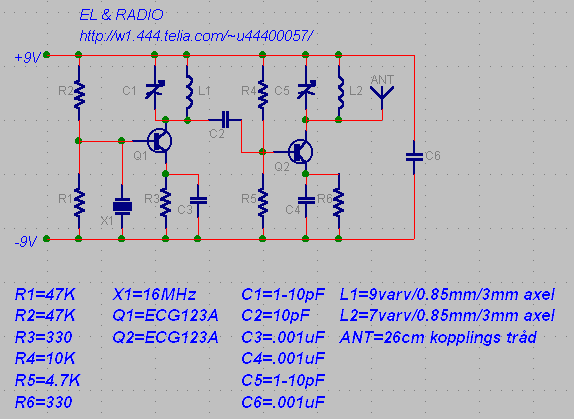

Schemat är ritat av Anders Isaksson 1999-01-20
