Bandspelare detektor
Denna krets används för att upptäcka en dold bandspelare eller liknade som ”läcker” ut frekvenser runt 30-100KHz när det är i gång på inspelning.
Just denna testade jag på ett bärbart fickminne av kassett typ ,där det visade sig att bandaren läckte ut frekvenser på ca50KHz vilket i sin tur gjorde att lysdioden tändes och jag viste att bandaren var i rummet jag sniffade i.
Intrimningen gör man via att skruva på trimpotten 10K, med denna ställer vilken frekvens den detektorn ska reagera på.
Enklast är att starta en bandare på rec och trimma tills led dioden tänds ,sen är det bara att fin justera tills du är nöjd.
Kondensatorn på på 1 mikrofarad ska va av tantalum typ.

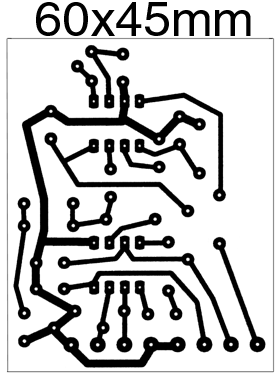

Kretskort som jag använde till bygget
