Hörn riktmikrofon

Riktmikrofoner behöver inte vara stora för att vara effektiva.
Det måste leverera kraftig förstärkning utan en elektronik förstärkarekrets alltså genom att använda fysiska ting så som pyramid eller hörn mikrofonen (se bild 1 och bild 2)
Hörn riktmikrofonen kan exempelvis utan elektronik ge en förstärkning på upp till 18dB.

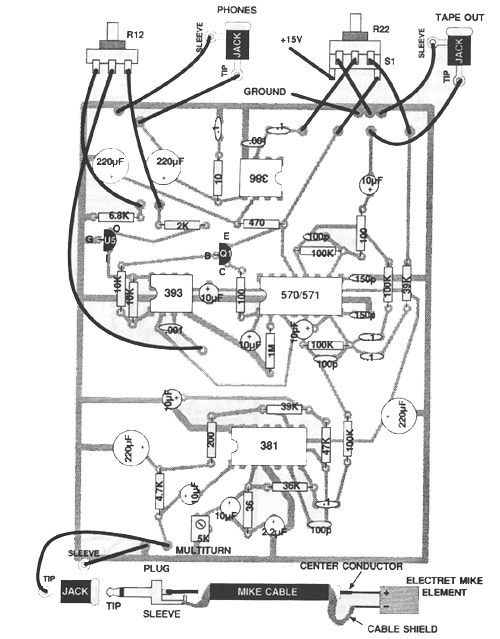

För att få ytterliggare förstärkning så har jag lagt till lite elektronik som bygger på ”sound amp” LM381 som är en mycket passande krets för just detta ändamålet.
Ytterligare kretsar som används i detta bygget är LM386 till hörlursuttaget ,NE570 och LM393 till bandspelare uttaget mm.

Bild 1 och 2
Ljud uppfångaren är gjord av plexiglas och är ca 150x150mm

Komponent lista:
Kondensatorer
C1, 6, 20 ,24 = 220uF/16v
C2, 4, 5, 9, 12, 13, 18 = 10uF/16v
C3 = 2,2uF/16v
C7, 11, 14  = 100pF
C8, 17, 19, 22 = 0,1uF
C10, 21 = 0,001uF
C15, 16 = 150pF
C23 = 0,1uF

Motstånd
R1 = 4,7k
R2 = 200
R3 = 36
R4 = 36k
R5 = 5k flervarvs pot
R6 = 47k
R7, 21 = 39k
R8, 14, 15, 19 = 100k
R9, 10 = 10k
R11 = 2k
R12 = 10k  pot
R13 = 6,8k
R16, 17 = 100
R18 = 1M
R20 = 470
R22 = 10k pot med strömbrytare
R23 = 10

Semi komponenter
Q1 = 2N3906
U1 = LM381
U2 = NE570 eller NE571
U3 = LM393
U4 = LM78L05
U5 = LM386

Annat
M1 = Kondensator mikrofon
S1 = Strömbrytare
