Radio mottagare PE7000
PE 7000 är en byggsats som bygger på kretsen TDA7000 från Philips.
Sådana byggsatser finns i många olika varianter men just denna skiljer sig från andra det är
nämligen så att den kan användas för att både lyssna på vanliga fmbandet 88-108MHz och
polisradio 75-85MHz (om C27 monteras).
Ännu en sak som är väldigt bra med denna mottagare är att du inte behöver linda några knepiga

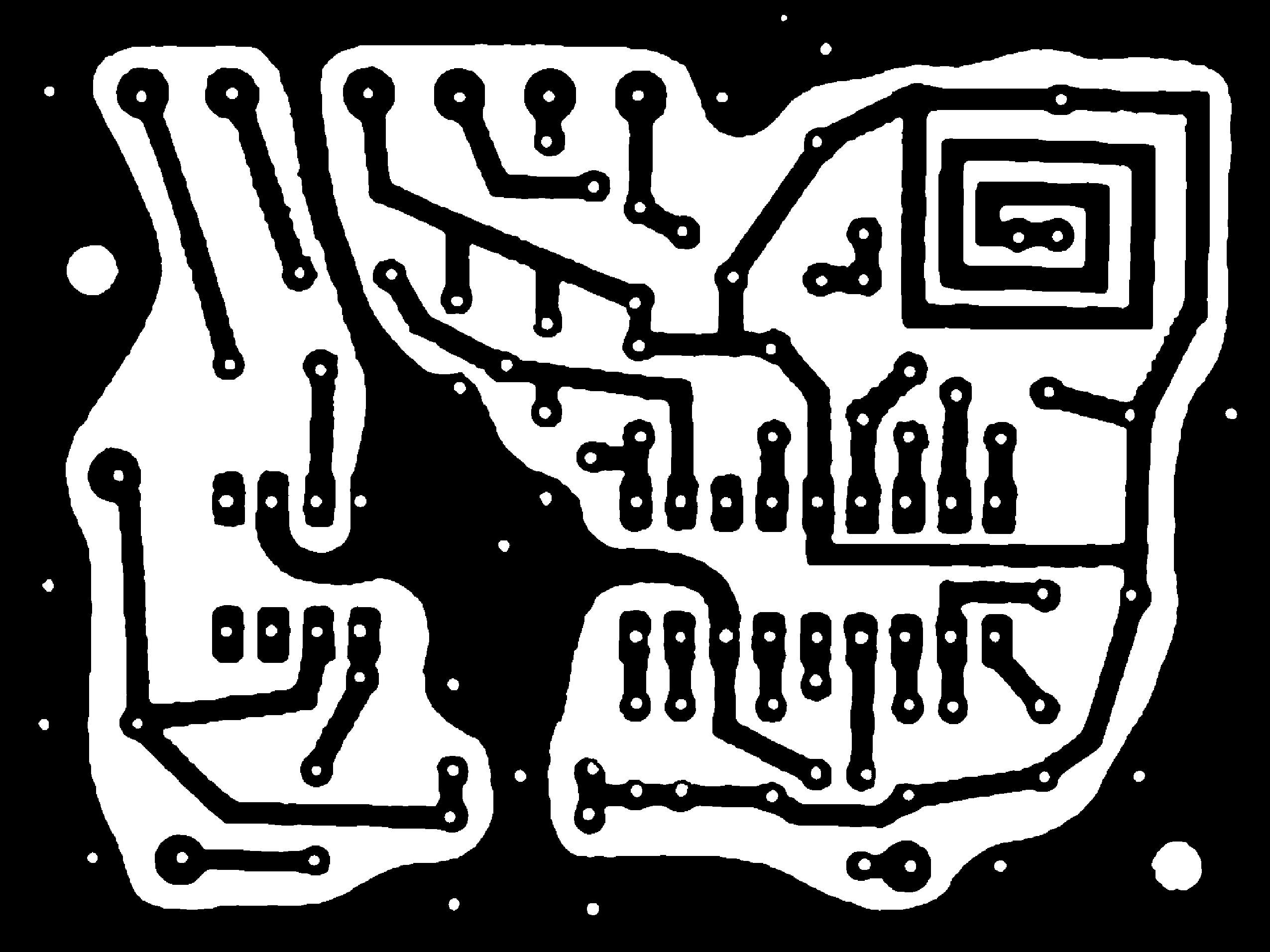

spolar eftersom den som finns är tryckt på kretskortet.

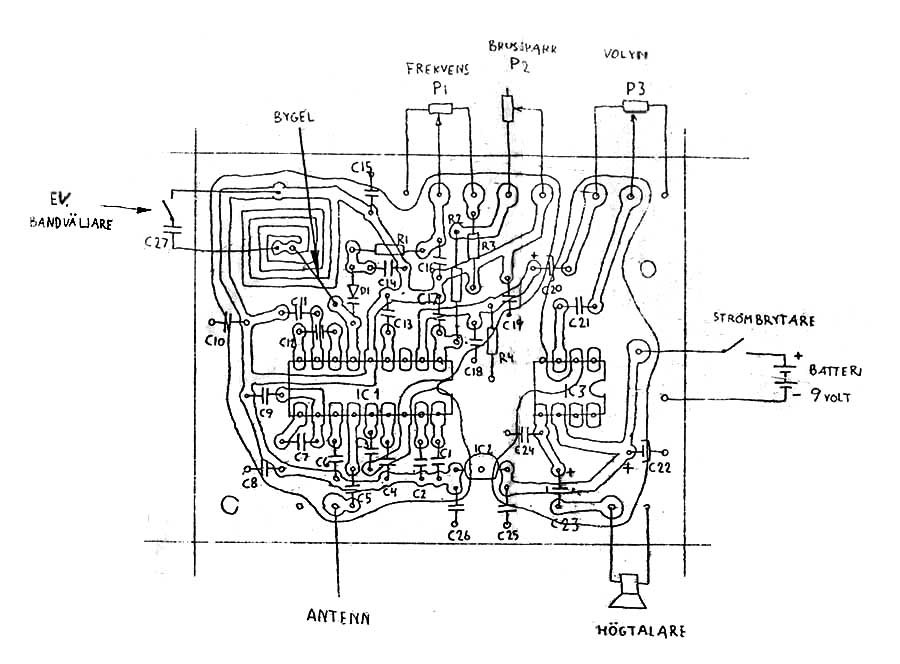

Motstånd
R1 22K
R2 22K
R3 22K
R4 22K
P1 100K / pot
P2 470K / pot
P3 100K / pot

IC-Kretsar
IC1 TDA7000
IC2 78L05
IC3 LM386

Diod
D1 BB809













 Kondensator
C1 220pF
C2 330pF
C3 220pF
C4 100nF
C5 4,7pF
C6 150pF
C7 330pF
C8 10nF
C9 3,3nF
C10 10nF
C11 180pF
C12 3,3nF
C13 10nF
C14 10nF
C15 10nF
C16 10nF
C17 100nF
C18 3,3nF
C19 10nF
C20 1uF/16v
C21 100nF
C22 100uF/16v
C23 100uF/16v
C24 100nF
C25 10nF
C26 10nF
C27 27pF (bandväljare)


Kort storlek 72x54 mm
