Power Meter/Dummy Load

Två väldigt användbara grejer är power metern och dummy loaden som man använder när man bygger och justerar sina radiosändare.

Power metern använder du när du justerar din sändare till maximum uteffekt.

Dummy loaden beter sig som den perfekta antennen och absorberar RF signalen utan att sända vidare signalen som en antenn gör.

Genom att integrera power metern och dummy loaden kan man få ett mycket noggrant uteffekt resultat.

Du måste använda en högohmig volt,ohm meter för att få ett noggrant resultat

(en 20M Ohm meter fungerar utmärkt).

Power metern klarar uteffekt på en watt längre stunder och upp till fyra watt kortare stunder.

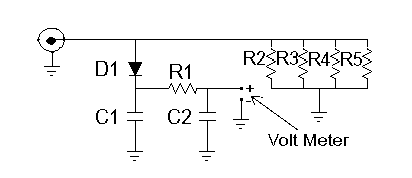

Komponent lista

D1 1n4148

C1 47pF

C2 0.1uF

R1 22K 1/4watt

R2-R5 200 Ohm 1/4watt

För att räkna ut din sändares uteffekt använd denna formel.

Uteffekt i watt = (V*V)/50

Exempel om du får ett mätresultat på 2 volt så är din uteffekt:

Uteffekt = (2*2)/50 = 4/50 = .08 watt = 80mwatt

Lycka till !
