För er som inte vet vad ett rogerbeep är ,så ska jag förklara att det är en krets som sänder ut några toner när någon släpper sändarknappen på sin cb/pr radiostation !

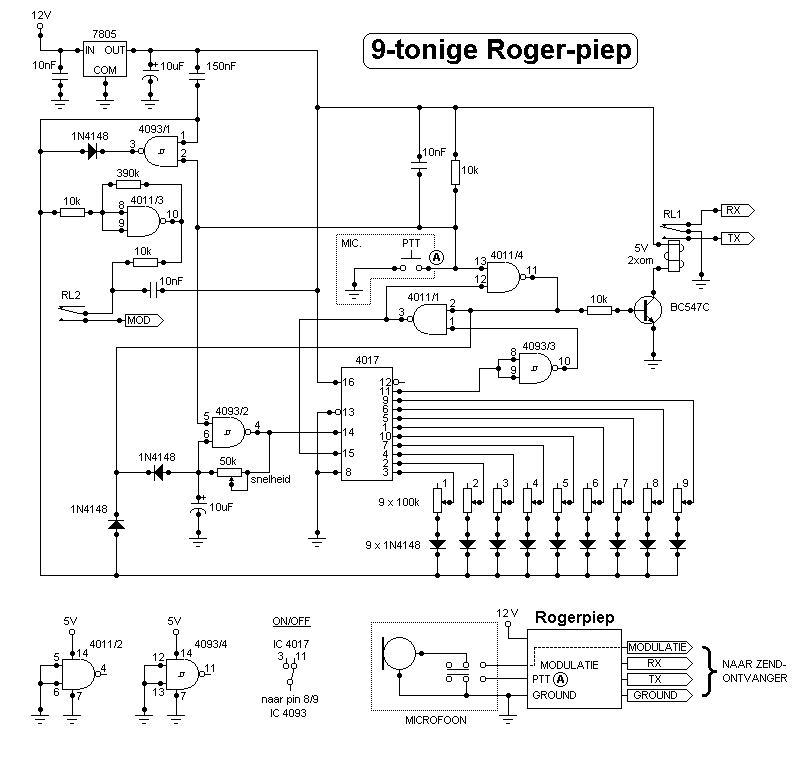

I detta fallet består det av nio stycken toner ,du kan själv laborera fram vika toner du vill ha genom att ändra på någon av de nio potentiometrarna märkta 1-9.
Med potentiometern som är märkt ”snelheid” ställer hastigheten på tonerna.
Själv har jag en liknade krets kopplad till min cb-station ,det blir ju så mycket enklare att höra när någon släpper ptt knappen om man har en krets av detta slag inkopplat !!
Ritningen kommer inte från mig !!
