Kristallstyrd Amsändare (12.0 MHz)

 Det största kännetecknet för denna sändaren är att den saknar spolar och kondensatorer som stämmer av kretsen till frekvensen 12.0 MHz vilket gör denna mycket frekvensstabil.
En sändare som bygger på denna teknik är inte känslig för temperatur skillnader, fuktighet och den har nästan ingen frekvensdrift alls !.
Sändaren är mycket enkel att bygga eftersom den inte kräver någon som helst intrimning ,samt är komponenterna relativt biliga och enkla att finna i din lokala elektronik affär.
Sändarens räckvidd är ca 25-50 meter ,men denna kan förlängas om en anpassad antenn ansluts till sändaren.
Kristallen på 12 MHz går troligen att bytta ut till ett annat värde inom kortvågsbandet men detta är ej provat !!!.

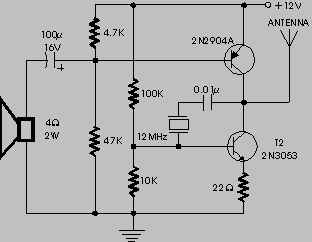

Ritningen kommer inte från mig !
